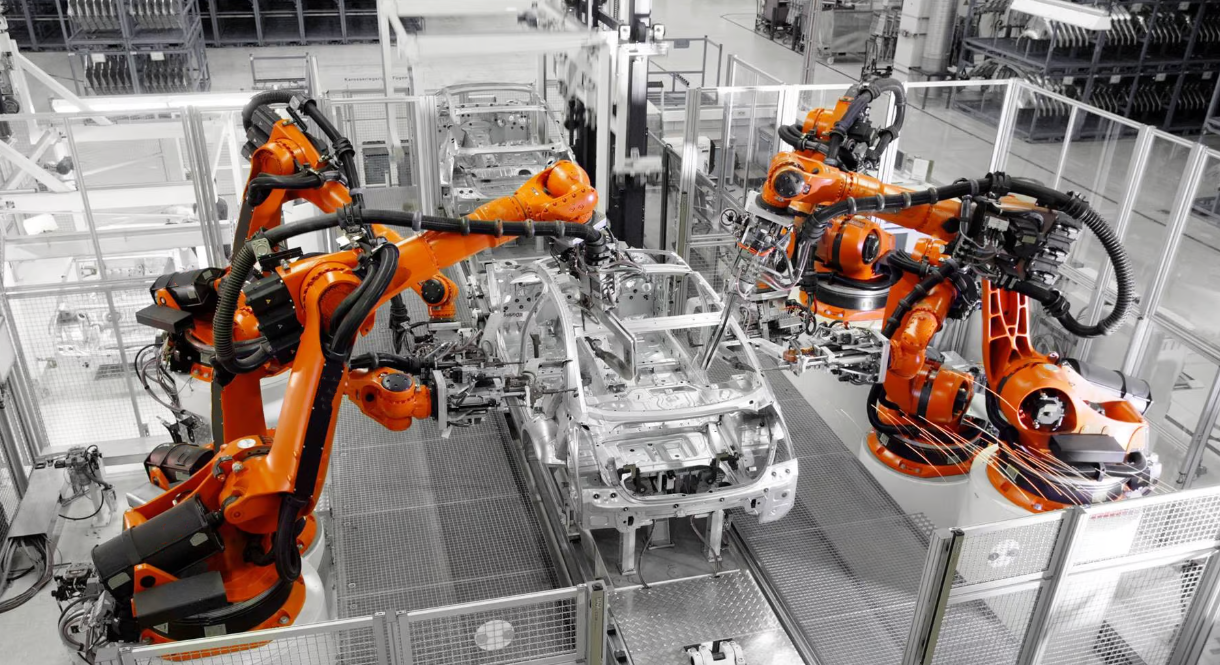

在現代工業自動化中，數據、電力和信號傳輸的可靠性至關重要。拖鏈電纜作為連接工業設備和機器的核心組件，扮演著不可或缺的角色。

一、抗拉中心設計

根據所需的芯線數量和空間要求，電纜的抗拉中心設計至關重要。在此過程中，一根真正的中心填充線，將有效保護絞線結構，防止其在電纜中心區域游離。

二、導體結構

拖鏈電纜的導體結構直接影響其靈活性。通常，導線越細，電纜的柔韌性越好，但導線也不能過于細，以避免電纜的纏繞。經過一系列的試驗，找到了單根導線的直徑、長度和編織角度，以確保其具有卓越的抗拉能力。

三、芯線絕緣

拖鏈電纜的絕緣材料必須彼此分離，以支持每股單獨的導線。只有高壓成型的PVC/PE材料才能在數百萬米的應用中保證可靠性。

四、絞線結構

絞線結構必須緊圍抗拉中心絞合，確保拖鏈電纜在運動時保持強度。特別是當芯線數量超過12根時，必須采用成束絞合方式。

五、屏蔽層

屏蔽層通過優化的編織角度能夠緊緊地包裹內護套。松散的編織會減弱電磁兼容性（EMC）保護，因此選擇緊密編織的屏蔽層至關重要，同時它還提供了抗扭力性能。

六、外護套

外護套的材料在不同應用中發揮不同作用，包括抗紫外線、抗低溫、耐油和耐磨。無論用途如何，外護套都必須高度柔韌，同時提供支撐功能，因此必須采用高壓擠壓成型技術。

七、拖鏈電纜的匹配應用

無損檢測設備在醫療領域有廣泛應用，這需要一款適用的拖鏈電纜。通過選擇抗拉中心設計、高品質導體結構、優質絕緣材料、屏蔽層、內外護套，以及合理的編織角度，您可以匹配一款適用于無損檢測設備的拖鏈電纜。
